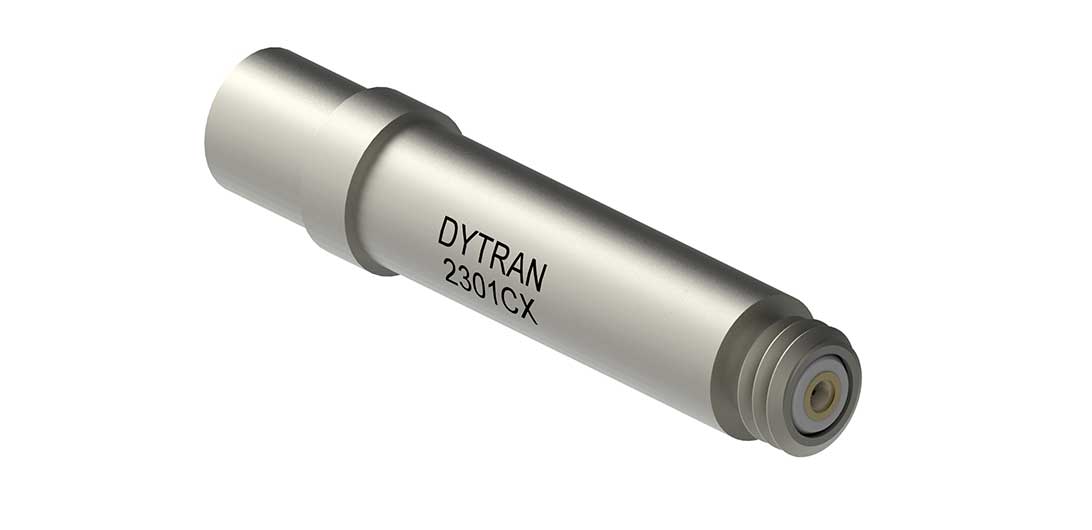

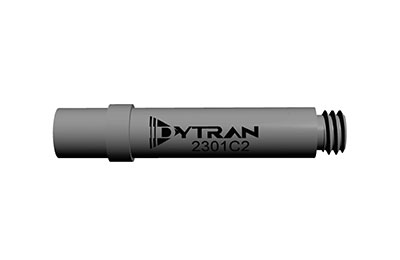

Dytran 2301C系列,高溫壓電電荷型壓力傳感器,靈敏度為0.35 pC/psi。2301C系列具有100至15000 psi的測量范圍,可在+500°F(+260°C)的溫度下可靠工作。傳感器經過加速度補償,以降低增加信號輸出的雜散環境振動信號的風險,從而提高傳感器的固有頻率,并使其上升時間小于1.0μs。 Dytran 2301C系列采用探頭式設計,鈦合金外殼,10–32軸向連接,浮動夾緊螺母,總重量?jī)H為6.5克。氣密封裝,可在惡劣或骯臟的環境中可靠運行。
鈦合金
電氣隔離
浮動夾緊螺母
超快上升時間
加速度補償
加速度補償+500 °F(+260 °C)
電荷型
量程
500,3000,5000,10000 psi
靈敏度
0.35 pC/psi
最大壓力值
15000 psi
非線性
±1 % F.S.
固有頻率
500 kHz
工作溫度
-73 to 260 °C
連接
10-32 軸向連接
重量
6.5 g
安裝
5/16–24螺紋
