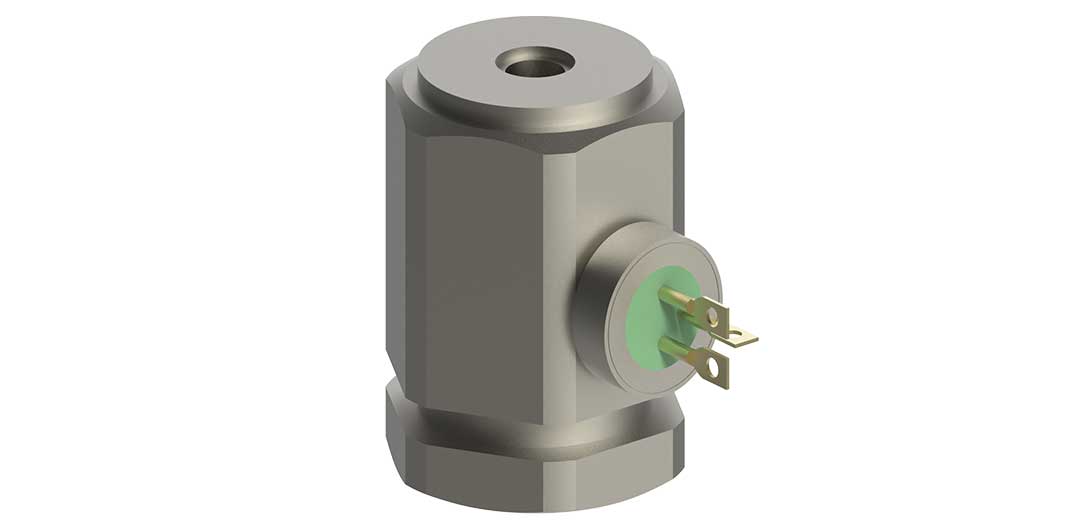

Dytran 3038A，背靠背校準加速計傳感器，設計用于安裝在微型動態振動篩上，用于校準安裝在其上安裝面上的其他（測試）加速計。它為確定未知加速度、速度和位移傳感器的靈敏度和頻率響應特性提供了一種方便的方法。已配備電動振動篩和控制系統的振動實驗室可以輕松地結合使用3027系列，以完成內部NIST可追溯校準。3038A提供10 mV/g靈敏度，并通過10–32螺紋孔安裝到振動篩頭上。 與該系列中提供的雙端校準標準加速計進行背靠背比較，需要將測試加速計直接安裝到校準標準的頂部安裝面上，并使用電動振動篩系統以各種頻率和振幅驅動耦合對。在每個測試頻率下，設置振幅，并從測試加速計讀取相應的輸出。用戶需要提供電纜、電源裝置和電動振動篩系統，形成一個完整的測量系統。3038A應用于低頻、低g水平測量。
鈦合金
微型
背靠背參考加速度計傳感器
IEPE
量程
500 g
靈敏度
10 mV/g
頻率響應
1 to 10000 Hz
線性
± 1 % F.S.
工作溫度
-51 to 121 ℃
順應電壓
+18 to +30 VDC
連接
焊接端電氣連接
重量
35 g
安裝方式
頂部1/4–28螺紋孔和底部10–32螺紋孔
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。
